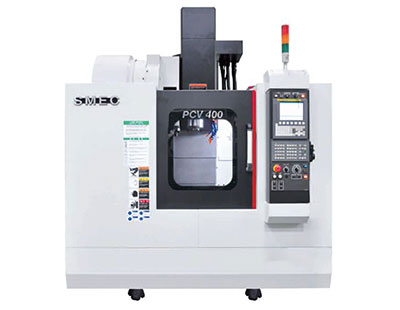

PCV 400

设备结构：
高速，超精密
同级别加工能力，小但同级别中行程
低重心框架结构和铸造一体型床身
防止过度进给的同级别宽的线轨面和鞍座
为了高精度加工采用了直连式主轴的立式加工中心
主轴为了尽可能减小热变为采用了4个P4级的高精度轴承。
主轴头的配置了散热功能，使热变为引起的膨胀减少到小，可以高速精密加工。

机械规格参数
TRAVEL行程
X轴行程 700mm
Y轴行程 420mm
Z轴行程510mm
工作台到主轴鼻端距离 130~640mm
立柱到主轴中心的距离570mm

TABLE工作台
工作台尺寸 750 x 420mm
荷载重量 500 kgf
工作台规格 18H8 T-Slot x p125 X 3ea

SPINDLE主轴
主轴转速 10,000 rpm
轴承通孔直径ø70mm
扭矩(/15min/连续.) 130 / 95.5/ 52.5 N.m
AUTO TOOL CHANGER自动换刀

刀柄 BBT40
拉钉类型MAS P30T-1/ 45 degree
刀具直径[无相邻刀具] 85mm [150mm ] 刀具长度300 mm
刀具重量7kgf
换刀方式Double arm swing双摆臂
刀具的选择方法 Memory random随机存储
(T-T)换刀时间（T-T)1.6sec
刀库容量 24ea

FEEDRATE进给
快速进给速度36/36/30 m/min
切削进给速度1~10,000mm

ACCURACY精度
定位精度±0.005
重复定位精度 ±0.003

MOTORS电机
主轴电机 11/15(15min)/18.5/20.4(max)kw
进给电机 1.8kw/1.8kw/3kw
冷却泵电机 400 W
润滑泵电机 18W

MACHINE SIZE设备尺寸
占地面积 2,888 x 2,100 mm
设备高度 2,722 mm
设备重量4,500 kgf
电源容量 32 kVA

CNC System控制系统Fanuc 0i-MF
