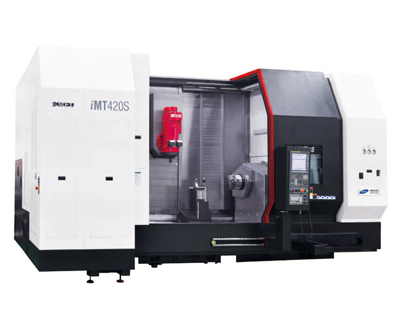

iMT 420S

体式45度米汉那铸铁斜床身。
重肋扭矩管设计防止热变形和扭曲。
的接近性和排屑功能。
重型加工条件下高刚性及小变形。

項目		iMT 420S	項目		iMT 420S
加工能力	床身上回转直径mm	670		B轴分度方式-	servo.M+CAM index+3Pcx.coupling
加工能力	加工直径×长度mm	670(420)/2,018	ATC	刀具类型-	HSK 63A
行程	X1/Z2軸mm	850/2110(2050+60)		刀具存储容量ea	40(60,80)
	B轴 deg	±120		刀具直径/长度/重量mm	Ø90/400/8
	Y/W轴 mm	420(±210)/1,665		换刀时间 sec	1.8(T-T) / 8kgf
	Z2 轴 mm	1,665	铣削刀塔	铣削刀塔类型-	BMT55
第1主轴第2主轴	主轴转速rpm	35~4,000		刀库数量ea	8
	卡盘规格 inch	10(12)		刀具大小mm	Ø25/Ø40
	主轴端部 ASA	A2-8		刀具分度时间 sec	0.2
	主轴中心直径mm	Ø78		刀具转速 rpm	35~5,000
	主轴小分度(C轴)deg	0.001	快速进给速度	X1/X2/Z1/Z2/Y/W轴m/min	50/50/50/50/30/30
	扭矩 Nm	600		B轴rpm	50
铣削主轴	主轴转速rpm	35~10,000		C1/C2轴rpm	500
	刀具尺寸mm	□25/Ø40	设备重量kgf		18,000
	扭矩 Nm	233	安装面积(L x W x H)mm		6,354 × 3,218 × 3,092
	主轴小分度(B轴)deg	0.001	控制系统		Fanuc 31i-B5
