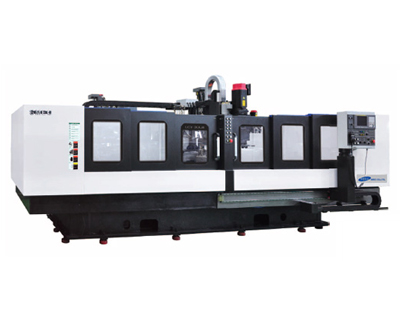

LCV30LB/30XLB/420UL
降低重心设计，获得宽床导轨。热处理表面硬轨。
高刚性三角型向肋床身设计，以减少设备震动和变形
| 項目 | LCV 30LB | LCV 30XLB | LCV 420UL |
| 行程 X/Y/Z mm | 2,000 × 350 × 330 | 4,000 × 350 × 330 | 6,200 × 420 × 450 |
| 主轴端面到工作台面的距离mm | 240 - 570 | 240 - 570 | 200 - 650 |
| 主轴中心到立柱导轨间的距离mm | 397 | 397 | 640 |
| 工作台尺寸mm | 400 × 2,200 | 400 × 4,130 | 460 × 6,600 |
| 工作台允许载荷kgf | Fixed table | Fixed table | Fixed table |
| 做工面形状mm | M12 TAP | M12 TAP | 18H8 T-slot × p125 × 3ea |
| 主轴转速min-¹ | 10,000 | 10,000 | 10,000 |
| 主轴电机(连续/30分) [选配]kW | 3.7/5.5 [5.5/7.5] | 3.7/5.5 [5.5/7.5] | 7.5/11(连续/15分) |
| 快速进给(X/Y/Z) m/min | 30/48/48 | 26/48/48 | 24/30/30 |
| 主轴锥度- | BT30 | BT30 | BT40(CT40) |
| 换刀时间sec | 0.7 | 0.7 | 1.3 |
| 刀库容量ea | 16 | 16 | 24 |
| 安装面积(L×W×H) mm | 4,767 × 2,798 × 2,440 | 6,550 × 2,787 × 2,535 | 8,400 × 3,100 × 2,800 |
| 设备重量kgf | 8,500 | 13,000 | 21,506 |
| 控制系统 | Fanuc Oi-MD | ||
